5. Bチャンネル補正法による具体的な補正実施手順
5.3 GIMPによる作業
・チュートリアルビデオ (5-2～5-3相当分)
■ImageJで作成した素材ファイルのGIMPへの読み込み
ImageJによる編集素材ファイルの作成が終わりましたら、GIMPを立ち上げます。私の作成したPlug-inのインストールが終わっていれば、GIMPのメニューに下図のように[My Plugins]という項目がありますので、その下の[黄変写真補正ツール Ver2] → [ファイル読込...]もしくは[Photo Adjustment Ver2]→[Load Files...] をクリックします。
なお、Ver. 5から素材ファイル名を変更しておりますので、Ver. 5 に同梱されているGIMP用ファイル読み込み Plug-in を必ず使ってください。
※ [2023.7 追記] Ver. 5.1 から読込ファイル構成を変更していますので、Ver. 5.2を使用する場合も、GIMP用プラグインを含めて更新してください。

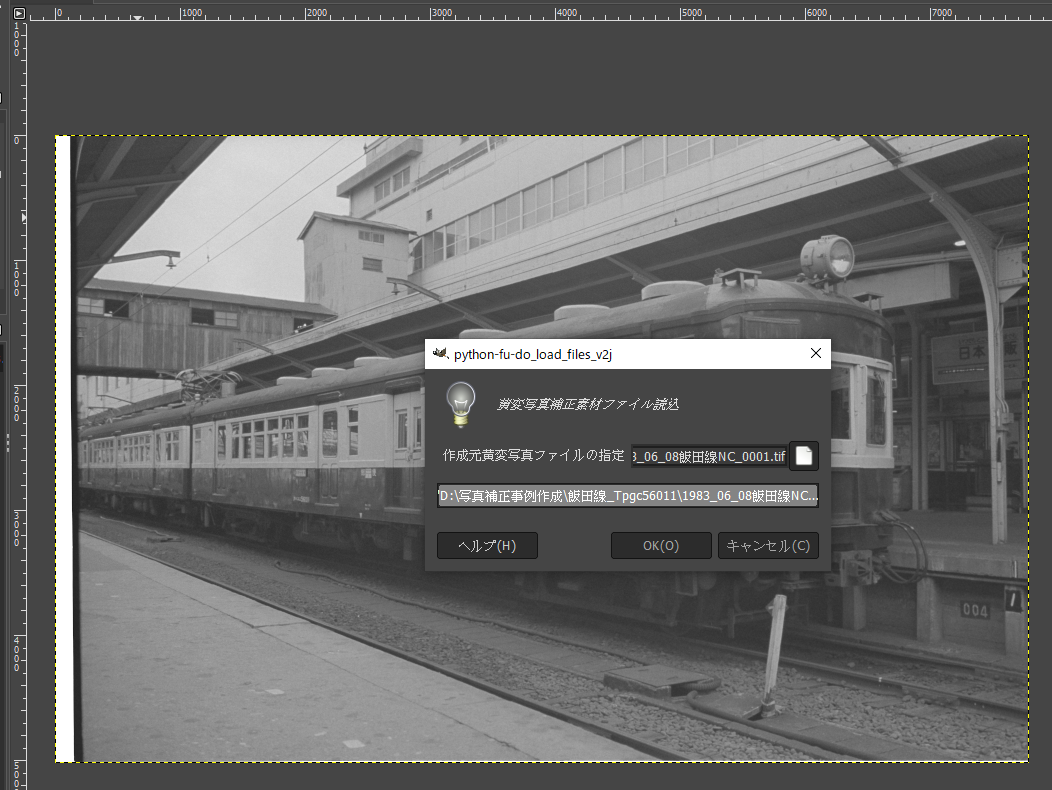

するとファイル選択のダイアログが出ますので、ImageJによる編集素材ファイルを作る変換元のオリジナルファイルを指定します(例では変換元ファイル名がTarget.tifになっています)。
ここでOKを押しますと、ImageJで作成したファイルを、GIMPの単一のファイルのレイヤーとして適切な順番で読み込み、近景補正レイヤー (オリジナルファイル名+ _B_Fg.tif)、遠景補正レイヤー(オリジナルファイル名+ _B_Bg.tif)、および周辺補正レイヤー(オリジナルファイル名+ _Periph_Adjst.tif)に対して、マスク素材ファイルをマスクとして読み込むところまで実行します。なお、変換元ファイルは読み込みません。

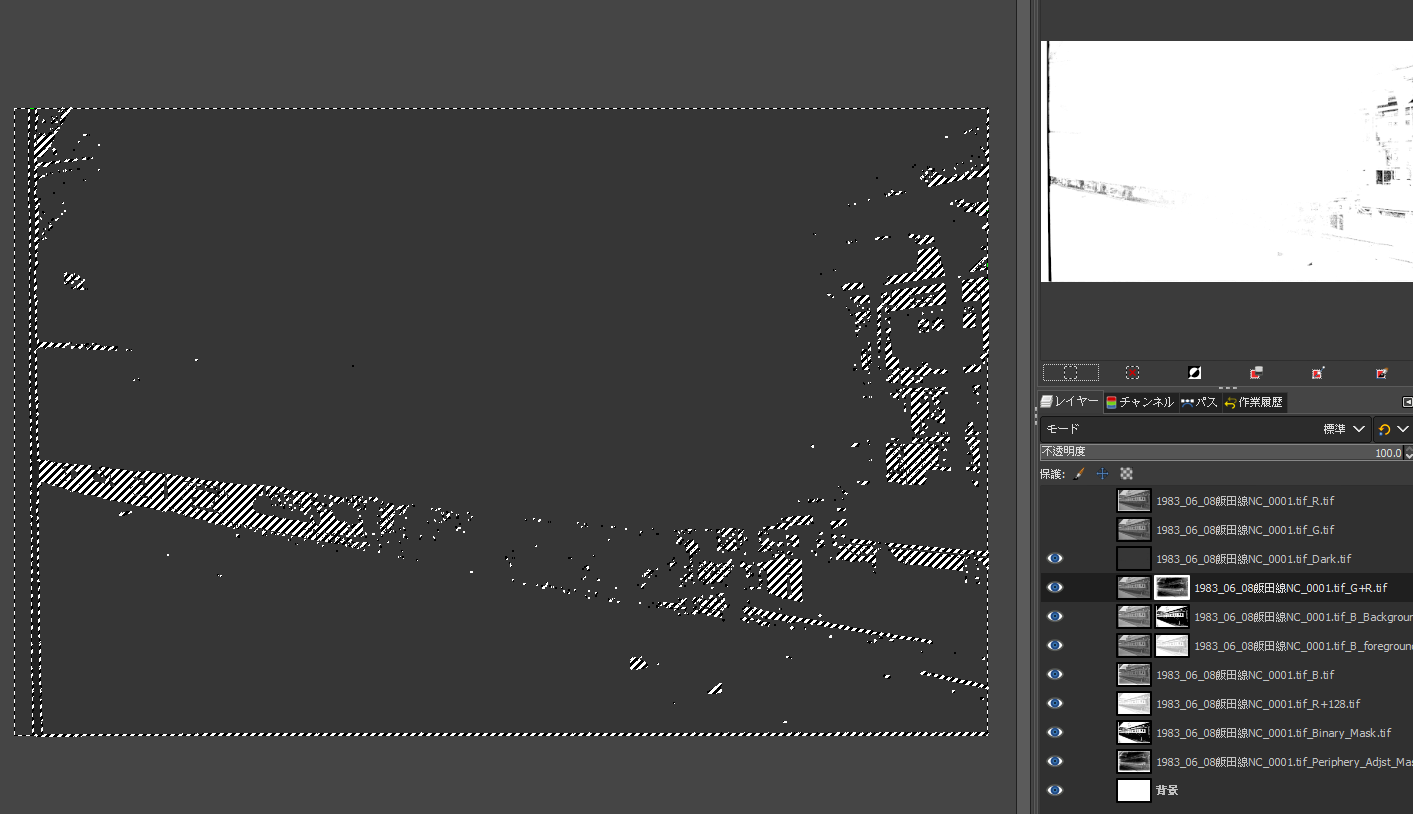

なお、読み込み直後は、それぞれのレイヤーのマスク編集モードは有効になっていますが、マスク表示モードにはなっていないのでご注意ください。
読み込みファイル名一覧
Rチャンネルイメージ: ******_R.tif (編集はしないが必須)
Gチャンネルイメージ: ******_G.tif (編集はしないが必須)
暗部補正イメージ: ******_Dark.tif (暗部の黒の締りがないときのみ使用)
周辺褪色補正イメージ: ******_Periph_Adjst.tif (周辺青紫化褪色がある時のみ使用)
遠景補正イメージ: ******_B_Bg.tif (効果があればケースバイケースで使用)
近景補正イメージ: ******_B_Fg.tif (必須)
オリジナルB Ch.イメージ: ******_B.tif (必須)
近景補正マスク: ******_Fg_Mask.tif (マスク編集リセット用バックアップ 以下同)
遠景閾値マスク: ******_Bg_Thld_Mask.tif
周辺補正マスク: ******_Periph_Adjst_Mask.tif
暗部補正マスク: ******_Periph_Dark_Mask.tif (Ver. 5.1より追加)
なお、ここで一点注意です。ImageJで処理した16bit画像をGIMPで読み込む際にエラーメッセージが出ます。この理由は、ImageJで16bit以上のカラー画像をTIFFファイルに保存すると、他のソフトウェアとは異なる独自の形で保存するからです。すなわちRGBチャンネルをチャンネルごとに異なるページのマルチページTIFFとして保存します。その際に、各ページの色チャンネル情報を独自のタグで保存します*1。このファイルをマルチページTIFFが読める通常の画像処理ソフトに読み込むとモノクロの3ページのTIFFとしてしか表示してくれず、またImageJが付した色チャンネル情報のカラータグも認識できません (マルチページ非対応の画像処理ソフトではRチャンネルのみがモノクロで表示されます)。このカラータグは、各チャンネルをばらばらのファイルに保存したときも付されます。ですのでこのImageJ独自の情報タグが読めないと、エラーメッセージが盛大に出るのです。
従ってエラーメッセージは気にしなくて大丈夫です。OKを押してやり過ごしてください。
なお、各レイヤーの役割に関しては以下にまとめました。
■カラープロファイルの変更
ここで、一点注意する必要があります。ImageJにはカラーマネジメント機能がありません。これは生物研究用画像はガンマ補正がないこと (scRGB形式) を前提としているためです。従って、ImageJの作成したTIFFファイルはiccプロファイルが埋め込まれていない画像です。これをGIMPに読み込むとデフォルトでsRGB画像と解釈します。もしオリジナルの画像が、sRGBでない場合は(例えばadobe RGBなど)、読み込んだところでカラープロファイルの割り当てを行わなくてはなりません。この割り当てはRGB合成を行った後でも構いません。
指定する場合は、メニューの[画像]→[カラーマネジメント]→[カラープロファイルの割り当て] を選択し、適当なプロファイルを割り当てます。この時カラープロファイルの変換を選ばないように注意します。変換にしてしまうと、RGB値も変更されてしまいますが、RGB値を変えることなくプロファイルのみ変更・割り当てることが重要です。なお、GIMPにおける色空間(カラースペース)の変換についてはこちらの記事もご参照ください。
■暗部補正レイヤーの作成
ここまで終わったら、暗部補正レイヤーの編集です。但し、2023.7リリースのVer. 5.1 からこの編集作業は不要になりました。また、Bチャンネル画像を見て、暗部の情報飽和が起こっていないようであれば、暗部補正レイヤーは使わなくてもかまわないので、このレイヤーを非表示にしたうえで、この過程はスキップして構いません。
それ以前のバージョンをお使いの場合は、RおよびGチャンネル(上から1, 2番目のレイヤー)の表示を、レイヤーの左側の目のアイコンをクリックして、オフにします(目のアイコンが消えます)。そして[変換元ファイル名]_Dark.tifレイヤーが表示されている状態にして、最明部をツールボックスの[色域を選択] ([判定基準]はデフォルトの[Composite]で良いです) でクリックして選択し、Deleteキーを押して削除し透明化します。このとき[しきい値]はなるべく小さい値(0または１程度)にしてください。これが暗部補正レイヤーになります。
この後Deleteキーを押し、選択したところを透明化し、暗部補正レイヤーとする
なお必要に応じてペイントツールでさらに追加の画像編集を行うことも可
暗部補正レイヤーの編集が終わったら、レイヤーダイアログの暗部補正レイヤーの左の目のアイコンをクリックして目の表示を消します。そして次の補正レイヤーの編集に移ります。
■周辺部情報抜け補正レイヤーの編集
次は、周辺部分情報抜け補正レイヤーの編集です。下記の2枚の画像を見てください。
左側の画像は、周辺部の青紫化はあまり進んでいないようです。若干上部が青紫がかっているようですが、通常の遠景補正レイヤーで補正可能範囲かと思います。それに対し右側の画像は周辺部が右端部を除いて青紫色に変色しています。これはBチャンネルの周辺部が褪色によって明るくなり、情報抜けが起こっているのです。空が青紫になっているのはごまかしがききますが、特に下の茶色のバラストが青紫になっているのは近景補正レイヤーで補正しきれません。この右側の画像のようなケースは周辺部の情報抜けを補正する必要があります。周辺部補正が必要ない場合は、このレイヤーは非表示にしてスキップして下さい。
なお、周辺補正レイヤーの技術的解説は以下をご覧ください。

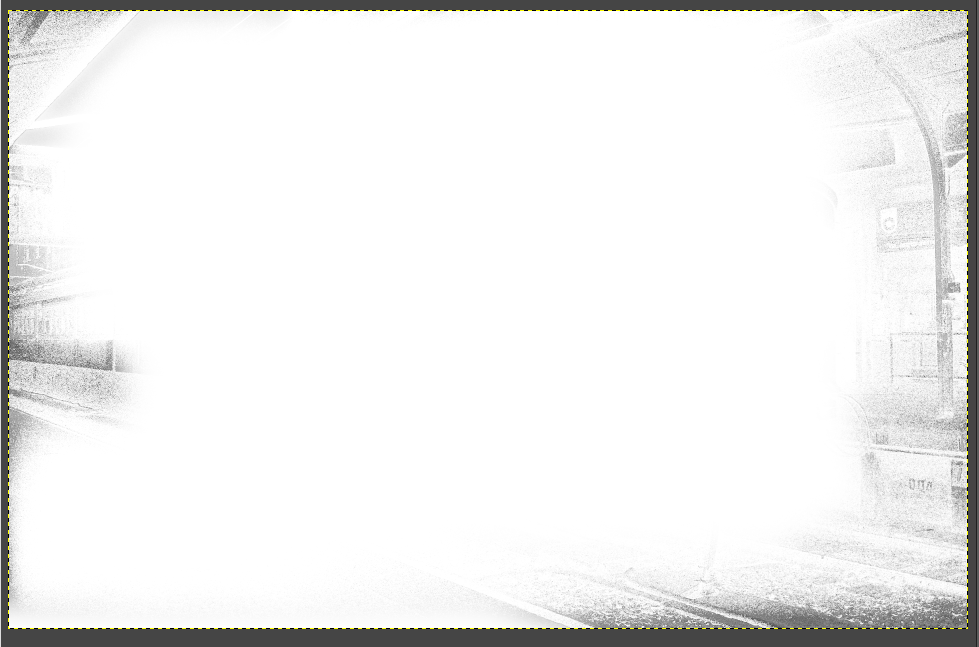

周辺部補正レイヤーのレイヤー名は、"[変換元ファイル名]_Periph_Adjst.tif"となっています。このレイヤーに既にマスク素材画像 [ファイル名]_Periph_Adjst_Mask.tif のイメージがマスクとして貼りついているはずです。そこで、コンテキストメニューを使って、マスク編集を行うレイヤーのマスクを表示させます。
コンテキストメニューを表示させ
さらにレイヤーマスクの表示にチェックを入れる
レイヤーマスクの表示、編集ともチェックが入っているのを確認する
レイヤーマスクの表示&編集モードになると、レイヤーダイアログにあるマスクの部分が緑で縁取られます。
そして、周辺部を残して真ん中を塗りつぶします。なお、レイヤーマスクにおいて、黒く塗りつぶした部分はそのレイヤーを透明化し(=レイヤーの効果を無効化する)、白く残った部分はそのレイヤーを不透明のまま残す(=レイヤーの効果が有効になる)効果があります。
最後に、レイヤーマスク表示のチェックを外します。すると周辺部補正マスクが表示されます。
なお、レイヤーを重ねて表示させた時に、周辺部補正マスクの補正量が過大で、レイヤーの境界がはっきり分かる場合は、レイヤーの不透明度を調整するか、あるいは、マスクのガンマを調整することで、境界が目立たなくなるよう調整してください。
なお、周辺補正レイヤーの境界が目立つ場合、以下の記事もご参照ください。
下の画像の場合、今のままですと、上端は問題ないのですが、下端の補正量が過剰なようで、上とのつながりが悪くなっています。そこでこのケースでは次のように調整してみました。

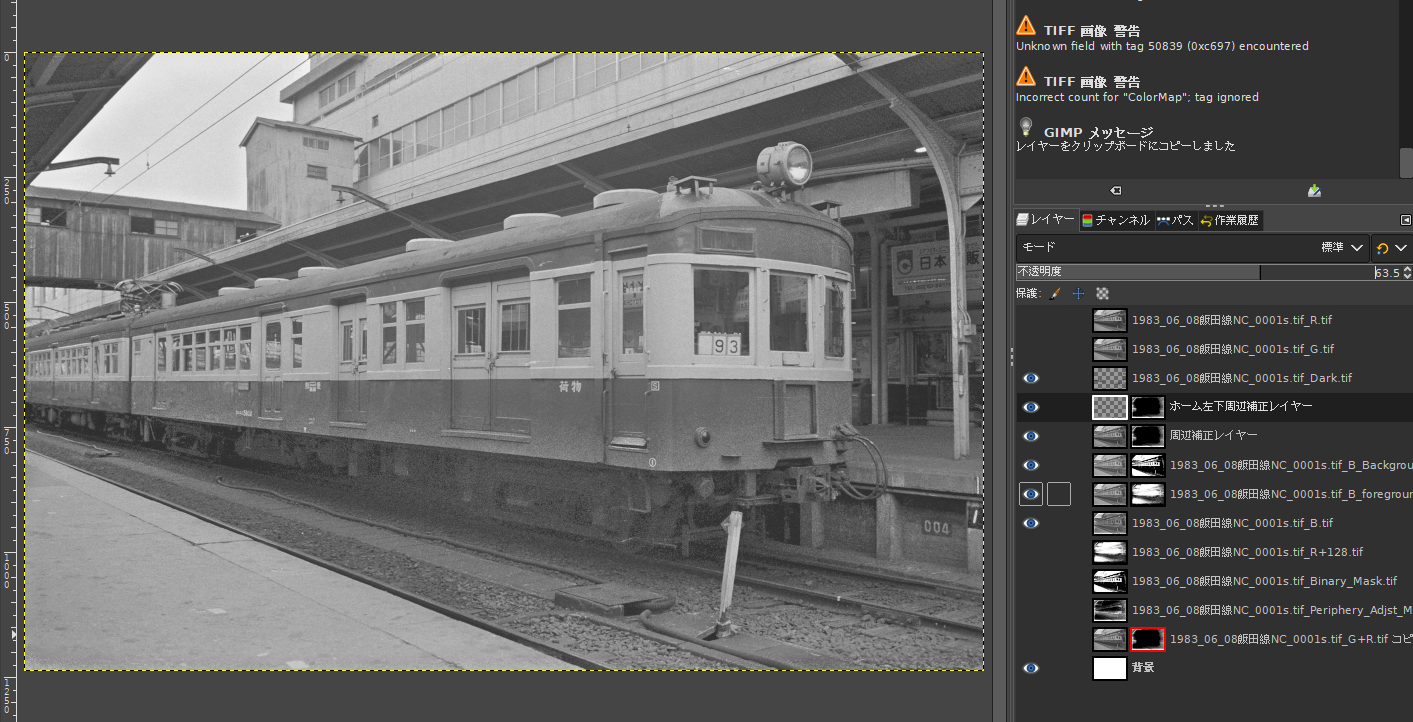

この画像では、周辺補正レイヤーの透明度をホーム左下側に合わせて下げると、他の部分の周辺補正量が不足してしまいます。そこで周辺補正レイヤーをコピーし、左下のみ補正するレイヤーとそれ以外のレイヤーに領域を分けて分割します
そして左下周辺補正レイヤーの透明度のみ下げます。
なお、周辺部補正レイヤーを、マスクを外して適用すると、単純にGチャンネルをBチャンネルに代入して3原色合成を行った結果と非常に近くなります。
なお、以下のページで公開している拙作のレイヤーマスク編集モード切替プラグインを導入していますと、レイヤーの編集＆表示モード同時切替が可能になりますので、便利です。
■遠景補正レイヤーの編集
ここまで終わったら、周辺補正レイヤーの表示をオフにして、次の遠景補正レイヤーのマスクの編集に入ります。
なお、最近アルゴリズムの改良で黄変削減量が増えているため、遠景補正レイヤーを使わなくても済むケースが増えています。あくまで目安ですが、遠景補正レイヤーを可視化するとかえって空の明るさが暗くなってしまうようなケースは、遠景補正レイヤーを使わない方が良い可能性が大です。このような場合はこのステップはスキップして構いません。
編集を行う場合は、遠景補正レイヤー(レイヤー名: [変換元ファイル名]+ _B_Bg.tif )を選択して、マスクの表示 & 編集モードに入ります。この時まず行うのは、遠景補正レイヤーマスクの編集です。原則として、遠景補正の対象とならない近景部分をペイントツール等を使って黒で塗りつぶすのが良いと思います。
但し、青色部など、本来の青色値より値が下がってしまう場合がありますので、このようなケースでは、遠景でなくても青色部補正のため遠景補正レイヤーを活用します。つまり、空や遠景、あるいは近景でも青くペイントで塗られた部分等、本来青味がかった部分の補正を担当するのが遠景補正レイヤーの役割です。この辺りは、画像を見て必要かどうか、ケースバイケースで判断してください。
このケースの場合では、電車の青色の部分に遠景補正レイヤーを流用することが適切だと判断したので、そのように編集しました。

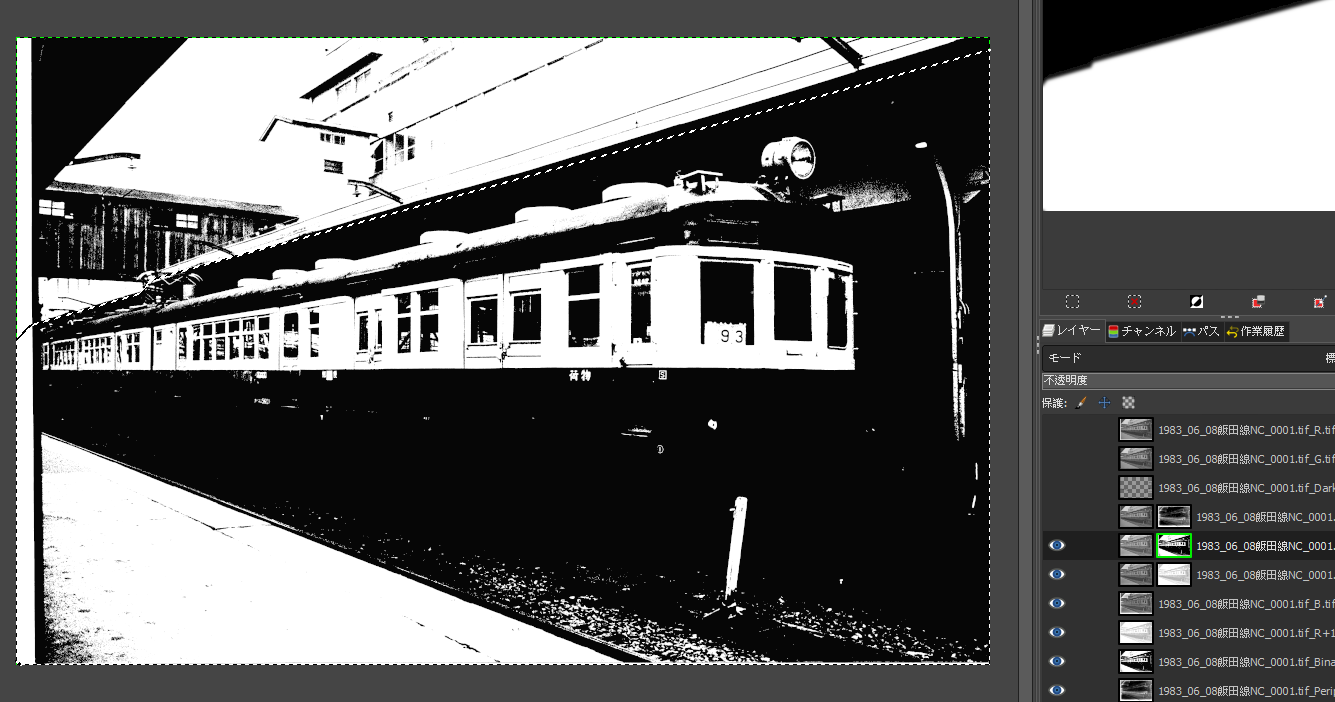

遠景補正レイヤー用のマスクは、本来車体の部分を全部塗りつぶすのが筋ですが、このケースでは、車体の青色部分によりB値が明るい遠景補正レイヤーを流用したいので、青い部分も白抜きにしています。そのため通常よりちょっと複雑な編集をしています。なお通常の画像の場合は、近景をただ黒潰しするだけで大丈夫です。
(近景をすべて塗潰すとともに青色部を透過させる)
マスク編集が終わったら、再びレイヤーマスク編集 & 表示モードを出ます。このレイヤーが遠景補正レイヤーになります。この編集を終えて、合成表示させた画像が以下です。
■近景補正レイヤーのマスクについて
近景補正レイヤーは、デフォルトで、Bチャンネルの明るさがGチャンネルより暗い場合のみ補正を掛けるマスクを掛けるようにしました(=オリジナルのBチャンネル値が補正レイヤーよりも高い場合は、補正を抑制する)。これはなるべくGチャンネルとBチャンネルの差を残し、単純にBチャンネルにGチャンネルの画像を代入して合成した結果に近くならないようにするためです。このマスクは、多くの場合、周辺部のBチャンネル情報抜け褪色が起こっていない限り(詳細は後述)、編集する必要はないと思います。
ただし、その例外として、元々黄色い部分部分は、その部分を黒塗りするような編集が必要です。これについては、以下の記事をご参照ください。
なお、植物の緑、特に若草など黃緑色の植物はBチャンネルの値がGチャンネルの値よりかなり低いのが通例ですので、補正が適用されると、B 値が上昇し、青緑、深緑に色が寄ります。そのまま適用されてしまうと追加補正で緑の色を戻す必要に迫られます。その対策として、植物の緑がなるべく青緑に寄るのを抑制するために、ImageJ用プラグインに[植物の緑保護]オプションをつけています。これをチェックして走らせると、この部分の補正が抑制されます。
但し、空など意図しない部分で補正が抑制されてしまった場合は、Type4 マスク (緑保護を適用したマスク) と同時に出力される Type2 マスク画像を使って切り貼りで編集してください。ただし Type2 マスクはファイル読込プラグインによって自動で読み込まれませんので、必要な場合はマニュアルで読み込んでください。なお、この点は、Ver. 5.x から遠景補正レイヤーの閾値と緑保護マスクを連動させるようにし、遠景補正レイヤー用マスクの閾値を超える部分については、緑保護マスクを無効にすることで、空などの黄変部分が補正されないまま保護されてしまうという問題に対処しているので、このような編集が必要な場合は少なくなっているはずです。
また、黄変がごく一部に限られており、黄変以外の場所に補正を適用したくない場合は、マスクの適用したくない部分を黒塗りにすると補正が適用されません。これは遠景補正レイヤーのマスクについても同様です。
さらに上に述べたように、周辺部のBチャンネル情報抜け褪色 (画像の周辺が青紫化している) が見られる場合は、逆に青味を下げたい(相対的に黄色味を増したい)ので、その部分の近景補正レイヤーおよび遠景補正レイヤーのマスク(補正抑制効果)を無効にします。つまりマスクの周辺褪色部相当部分を白塗りにします。上の画像も情報抜けが激しいので、最終的に近景補正レイヤーマスクの褪色している周辺部を白塗りにして (つまりオリジナル画像の青みを殺して) Bチャンネルの合成を行うほうが望ましいです。この判断も画像によってケースバイケースです。
白塗りにしたほうが良い部分 (オレンジで囲んだ部分)
なお、これらのマスクに関する詳しい説明は下記をご参照ください。なおマスクの機能は Ver. 4.5x以降で共通です。
■再建Bチャンネル画像の作成、およびRGB合成

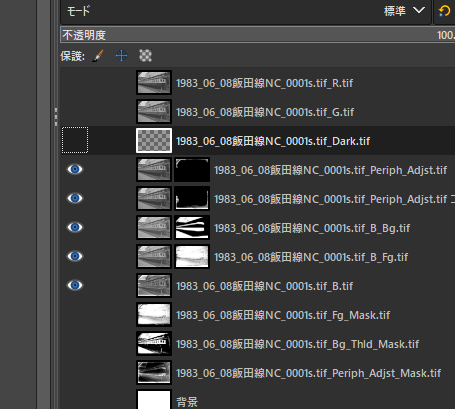

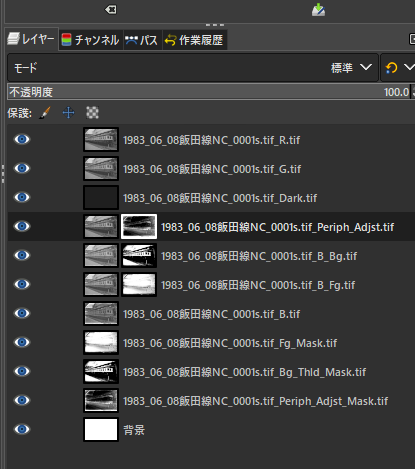

このように、近景補正レイヤー、遠景補正レイヤー、暗部補正レイヤー、周辺部補正レイヤーの4つがそろったら(なお、暗部補正レイヤーや周辺部補正レイヤー、遠景補正レイヤーが必要ない場合は抜いて良い)、それにオリジナルBチャンネルレイヤー([変換元ファイル名]_B.tifレイヤー)を加えた補正に使うレイヤーのみを可視レイヤーとして指定します(目のアイコンが表示されるようにする)。
なお、合成前に、特に、周辺補正レイヤー、遠景補正レイヤーの、可視/不可視ならびに、近景補正レイヤーのマスクの有効/無効を切り替えてみて、使った方が良いのか、オフにしたほうが良いのか、よくご検討ください。なお、レイヤーダイアログ上で、レイヤーを指定した上で、スペースバーを押すと当該レイヤーの可視/不可視を簡単に切り替えられます。
(目のアイコンを表示させる)

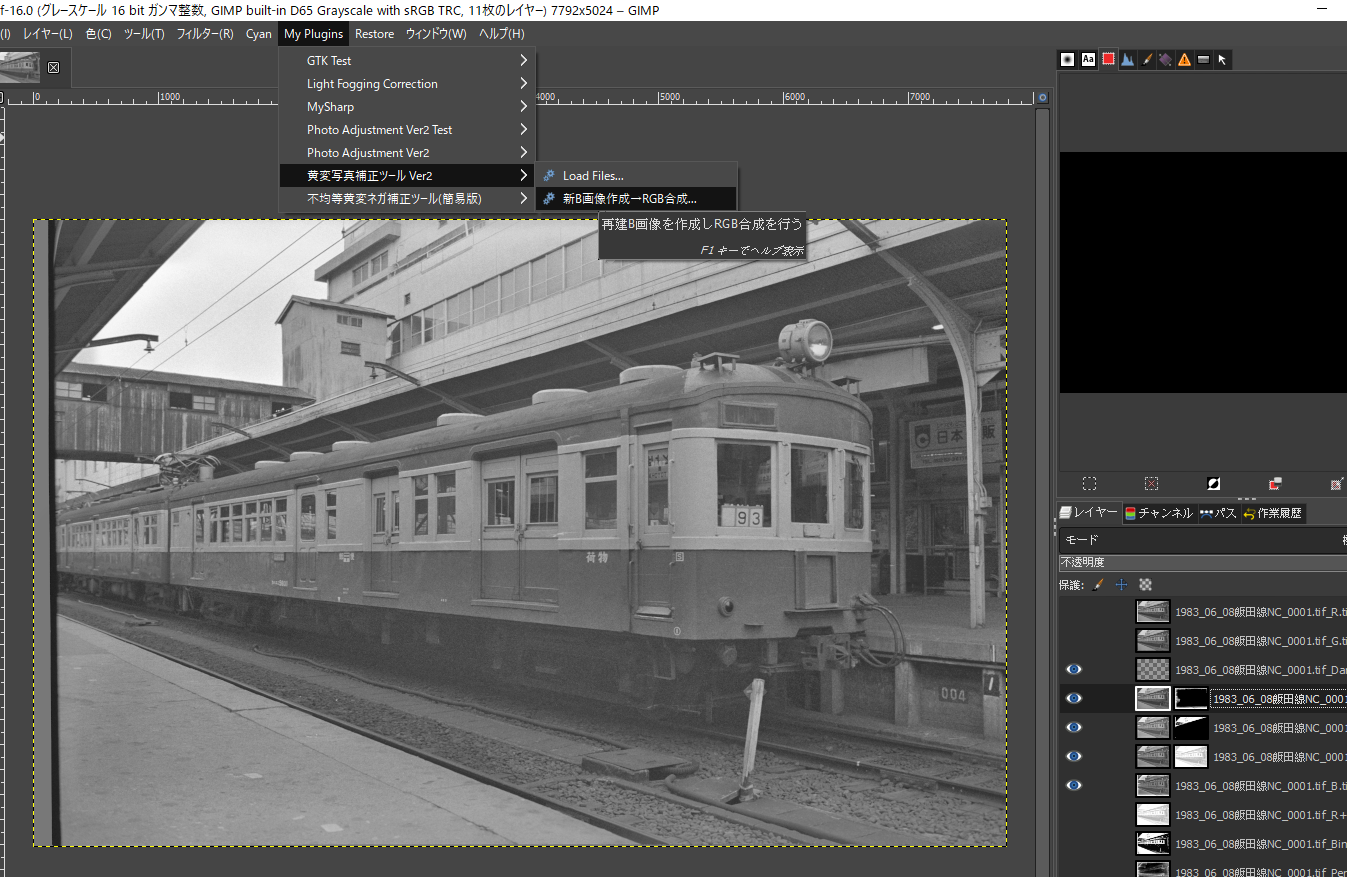

ここで、再建Bチャンネル画像合成 → RGB合成を行うプラグインを起動します。プラグインのメニュー上の場所は下図の通りです。
起動するとまず、"New B"という名の新しいレイヤーとして、上の可視化されたレイヤーを合成して再建されたBチャンネル画像を作成します。編集に含めたくないレイヤーは不可視にしておくと、それらをスキップして新しいBチャンネル画像を合成します。
引き続き既存のR, GレイヤーとNew BレイヤーをRGB合成して、Bチャンネル再建法を適用済みの補正画像を新たな画像ファイルとして作成します。GIMP形式の、xcfファイルとTIFFファイルの2本を出力します。ファイル名は[変換元ファイル名]+ _補正1.tif (もしくはxcf) になります。
これで基本補正が完成しました。この後、相対RGB色マスク画像作成ツールやARTを使って、追加色調補正を行っていきます。追加色調補正については、当マニュアル(6-1)以下をご覧ください。このページでの手順の説明は、基本的にはここまでとさせていただきます。但し、参考までに以下に追加補正後の結果を掲げます。
この追加補正過程の詳細はこちらをご覧ください。
オリジナルは以下です。
なお、上記の編集作業は、Photoshopでも代替可能です。編集の仕方は、「補足. GIMPの代わりにPhotoshopで不均等黄変画像の編集を行う」をご参照ください。ただ、現在はGIMP上での作業の自動化ツールを充実させましたので、Photoshopでの編集にこだわりたい方でも、GIMPで一通りRGB合成まで進めた後、一旦Phothoshop形式で出力して、それをPhotoshopで読み込んで編集を継続したほうが良いと思います。
■Bチャンネル再建法の弱点とその対策
ところで、本補正法のメインターゲットは、補正に手こずるやっかいな不均等黄変と、周辺部の青紫抜けの改善にあります。そして、Bチャンネルの再建に主としてGチャンネルの情報を流用します。この結果、各ピクセルにおいてBチャンネルの値とGチャンネルの値が近づく傾向にあります。それを少しでも改善しようと近景補正レイヤーと遠景補正レイヤーを分け、さらにマスクも工夫していますが、それでも基本的にGチャンネルをレファレンスとしていますので、まだ問題は残るケースがあります。例えば、本補正法で十分補正できない典型例として肌色や鮮やかな若葉の黄緑色表現があります。肌色の場合基本的に R > G > B の値を取り、かつ中程度の明るさの部分 (グレースケールで100～120前後) でGとBの値の落差が比較的大きいです (一般的に B が G より40～50低い値を取る)。また、新緑の場合、G > R > Bとなり、より鮮やかな新緑ほど、GとRの値が近くなる一方、B値は低くなります。新緑でなくても植物の緑はG > R > B となり、新緑でない場合は G > Rの差がやや開く一方、B とGやRの間隔がやや狭まりますが、G > R > Bという順は基本的に変わりません。しかし、この手法ではGとBの値が近づきますので、肌色や植物の緑はおおむねあまりきれいに出ません。以下に、このように本手法で補正を掛けただけではダメな典型例を掲げます。
この写真は、以下のブログに補正困難な例として掲載されているものを、一旦本ブログで紹介している技法を使って補正を掛けたものです。このブログの筆者のudiさんのご厚意で許可をいただいて掲載しております (再転載はご遠慮ください)。
オリジナル写真と比較すると、不均等黄変は消えているのはわかりますが、全般的に冴えません。本補正技法の必然的結果としてB値とG値が近接してしまうからです。このような部分については、本技法による補正結果をベースに、筆者が提供している汎用色チャンネルマスク作成ツールを使ったり、あるいはフォトレタッチソフトの色域選択機能とトーンカーブなどの色調補正機能を組み合わせて、個別に補正をかけることになります。ただ一番厄介な不均等黄変は取れていますので、補正作業はだいぶ楽になります。このサンプルではB > Gでなければならない領域と、G > Bでなければならない領域が半々混在しています。本技法を適用しただけではだめで、追加補正、いわばポストプロダクションが必要な典型的ケースです。次回はこの写真を例に、GIMPの色域指定選択機能を使ったポストプロダクション術を徹底解説します。
■その他追加補正
その他一般的に、ネガカラーフィルムの場合マゼンタ被りの傾向があるので (一部 Vuescan 等による取り込みを除く) これ以外にマゼンタ被りの補正が必要な場合が多いと思います。
さらに、黄変が激しい場合、Bチャンネルへのダメージだけでなく、マゼンタ～赤にも影響が出る場合があります。以下にその例を掲げます。
この空の部分のマゼンタ被りは、単に一般的なネガフィルムのマゼンタ被りの傾向のみならず、やはり黄変に伴うダメージと思われます。なお、黄変に伴うダメージは、マゼンタ/Gチャンネルの変異の場合もありますが、Rチャンネルへの変異の場合もあります。いずれにせよ、追加補正が必要です。
なお、相対RGB色マスク画像作成ツールを使ったマゼンタ補正マスクの作成方法については以下をご覧ください。
それ以外の相対RGB色マスク画像作成ツールの使い方については、以下をご参照ください。
なお、本連載記事で紹介した写真補正技法やソフトウェア (Plug-in) は個人的用途および非営利目的であれば自由に使っていただいて構いませんが、本技法を使って何らかの成果 (編集した写真等) を公表する場合は、本記事で紹介した技法を使った旨クレジットをつけて公表していただくことをお願いします。
なお、営利目的で利用される場合は別途ご連絡ください。
また、私の作成したPlug-inも自由に改変して使用していただいて構いませんが、その成果を公表する場合はご一報下さい (公表しない場合は特に連絡は必要ありません)。またその改良した結果を私の方で自由に利用させていただくこともご了承下さい。
----------------
以下の記事もご参照ください。
以下にサンプルファイルをダウンロードできるようにした練習問題があります。
*1:おそらく、このタグ形式はDICOM (Digital Imaging and Communications in Medicine：医用デジタル画像および通信) 対応タグと思われます。
